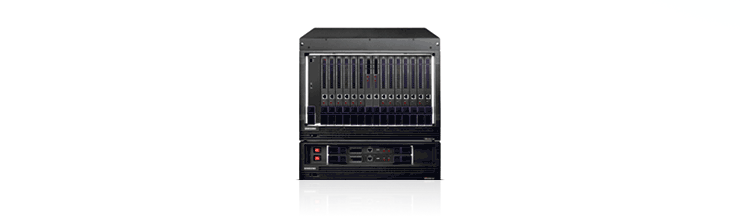

OfficeServ 7600

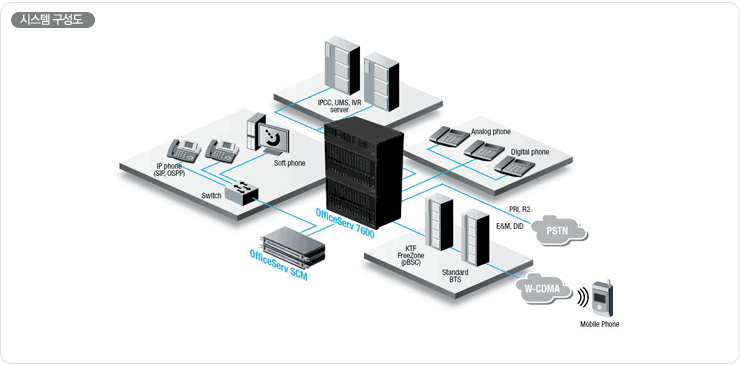

삼성 OfficeServ 7600은 E1 PRI/R2, CCS No.7 등 다양한 인터페이스를 통한 PSTN 망에 대한 Full connectivity를 제공하며
Digital phone 및 Analog phone, VoIP gateway의 지원을 통해 기존 시스템에서 IPT로의 자연스러운 Migration path를 제공하는
대용량 미디어 게이트웨이 입니다.
|
|
|
 |
유연한 확장성 |
|
- Rack 당 756채널 제공
- 최대 30,000회선 확장
|
|
시스템 안정성 |
|
-
OfficeServ SCM과 연동하여 Full Survivable Telephony 기능 제공
- GCM/LPM 등 주요 모듈의 이중화
- 모듈 Hot swap 기능 제공
|
|
편리한 Management |
|
- On-line S/W upgrade 기능
- Web 기반의 관리툴 제공
- OfficeServ SCM과 통합 운영
|
|
고객 투자비 보호 |
|
- 시스템 구성의 Migration Path 제공
- 중복투자 위험요소 최소화
|
|
다양한 연결성 |
|
- PRI, E&M, DTMF R2, CCS No.7 등의 Voice Signaling 제공
- 삼성 Digital phone 및 Analog phone에 대한 연결 제공
- KTF 프리존 서비스 연동 가능
- UMS/VMS, IVR 등 다양한 Application 서버 연동
|
 |
| |
|
SPEC |
|
| 구분 |
OfficeServ 7600 |
비고 |
| 시스템 구성 |
제어부 |
-주제어부 : GCM/GCM E MGW 모듈
-제어부 : LPM (각 제어부는 이중화되어 있음) |
이중화 지원 |
| 가입자부
|
하나의 MGW 모듈은 13개의 가입자 슬롯으로 구성 |
|
| 랙 (19”) |
하나의 랙은 최대 4개의 MGW 모듈로 구성
(단, MGW 모듈로만 구성 시) |
최대 8개의 MGW (2개의 랙 구성) |
| Interface |
노드 간 연결 방식 |
LAN, INI, INIoverIP |
|
| Networking / Signaling |
- QSIG
- PRI, No.7, DTMF/R2
|
|
| 국선 인터페이스
|
T1, E1, PRI, Loop Trunk, 2EM, 4EM, Bothway, DID, Ringdown
|
|
| 가입자 모듈 |
Media Gateway Module |
NET : 64 channel
|
|
| Trunk Module |
-Digital : DTM (No.7, PRI, E1/T1, CNF, INI, CNF, ISDN)
-Analog : LTM, UTM
(Loop Trunk, DID, E & M, R/D, B/W)
|
|
| Subscriber Module |
-디지털전화 : DSM (64CH),
-일반전화 : ASM/ASM2 (32CH)
|
|
| Option Module |
VAM (32CH), SIG (64CH), 4EM (10CH), RGM, SS7M |
|
| Max. Port Density |
Total
|
768 Port (736 Universal Slot Port + 32 LPM D’board Port)
|
|
| T1/E1
|
E1 690 Port / MG Rack
|
|
| Digital Phone
|
-Large LCD : 208 port / MG rack
-2 Line LCD : 416 port / MG rack
|
|
| FXS
|
416 port / MG rack |
|
| FXO |
416 port / MG rack |
|
| DSP
|
64 channel / NET card |
|
| Protocol
|
SIP, H.323, Samsung Proprietary 등 |
|
| Audio Codec
|
G.711, G723.1, G.729, G.722 등
|
|
| 지원단말
|
IP Phone, 영상 IP Phone, SIP폰, Softphone
(PC, PDA Type) Wi-Fi 폰, Dual Mode 폰, 디지털전화, 일반전화 등
|
|
|
|
